[기초] 1 - 순서도, 순차논리

1장 프로그래밍 언어 개론

1.3 프로그래밍 언어의 변천

(5) 1990년대 : 웹 언어의 대두

• 인터넷의 보급으로 인해 웹과 관련된 개발이 하나의 과제로 대두된 시기
• 서버측 스크립트 언어: PHP, ASP, JSP 등등

1.4 프로그래밍 절차

• 문제 분석 → 입출력 설계 → 순서도 작성 → 코딩과 프로그램 입력 → 컴파일 및 링크 → 모의 실행 및 실행

---

2장 순서도와 기본 논리

2.1 순서도란 무엇인가?

• 약속된 기호를 이용하여 해결하고자 하는 문제의 논리적 흐름을 약속된 도형으로 나타낸 것.

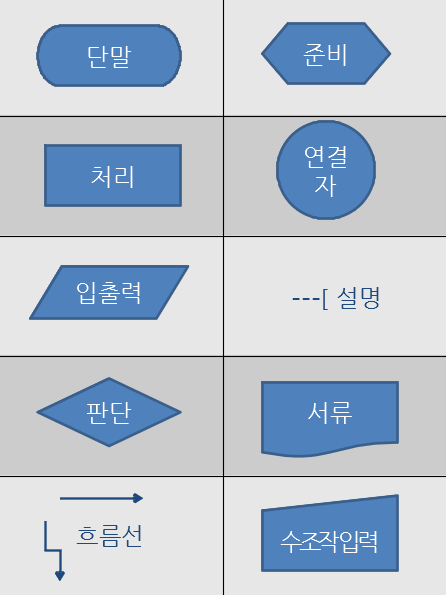

2.2 순서도의 기호

• 단말: 순서도의 시작과 끝을 나타내기 위한 기호
• 처리: 모든 처리를 나타내기위한 기호, 연산이나 기억장소 값의 변동등 실행하고자 하는 내용을 표시
• 입출력: 일반적인 입력과 출력을 나타내기 위한 기호, 입출력을 명시하고 입출력 항목을 나타냄
• 판단: 비교 판단을 위한 기호, 조건에 따라 여러 경로의 흐름을 나타낼 때 사용
• 흐름: 작업의 흐름 방향을 나타내기 위한 기호
• 준비: 프로그램에서 필요한 초기값을 설정하기 위한 기호. 변수의 초기값, 기억 장소의 설정 등을 위해 사용
• 연결자: 흐름이 다른 곳으로 연결됨을 나타내기 위한 기호
• 설명: 순서도의 내용을 구체적으로 설명하기 위한 기호
• 서류: 출력 장치를 통한 출력을 위한 기호

2.3 순서도의 종류

• 프로그램 순서도: 하나의 단위 프로그램에서 처리하기 위한 처리, 판단 제어를 작업 순서에 따라 나타낸 것
• 상세 순서도: 기본 처리 단위가 되는 모든 항목을 프로그램에 바로 나타낼 수 있을 정도까지 상세하게 나타낸 순서도

---

3장 순차 논리

3.1 변수와 상수

• 상수: 하나의 고정된 값으로 숫자 상수와 문자 상수로 구분
• 변수: 하나의 객체를 나타내기 위한 이름으로서 한 순간에 하나의 값을 기억

3.2 치환문

• 치환문의 형식: 변수 = 수식
• 치환 연산자 '='의 왼쪽에는 변수를, 오른쪽에는 수식으로 나타냄
• 치환문의 의미: 현재의 값을 바탕으로 치환 연산자 오른쪽에 있는 수식을 계산한 다음 왼쪽의 변수에 계산된 값을 대입하는 명령문

3.3 입출력문

(1) 입력문

• 변수에 값을 기억시키기 위한 방법
• 사용자가 직업 키보드를 이용해서 값을 입력시키거나 데이터 파일로부터 변수에 값을 기억시킬 때 사용

(2) 출력문

• 기억 공간에 기억되어 있는 변수의 값을 출력하기 위한 명령

예제

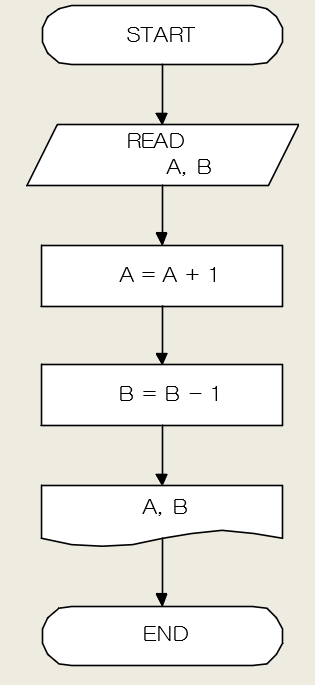

2개의 수 A, B를 읽어서 변수 A에 기억된 값을 1 증가시키고, 변수 B에 기억된 값은 1 감소시켜서 출력하는 순서도를 작성하라.
